厚聲貼片電阻命名規則
瀏覽次數：3630
|
發布日期：2020-11-25

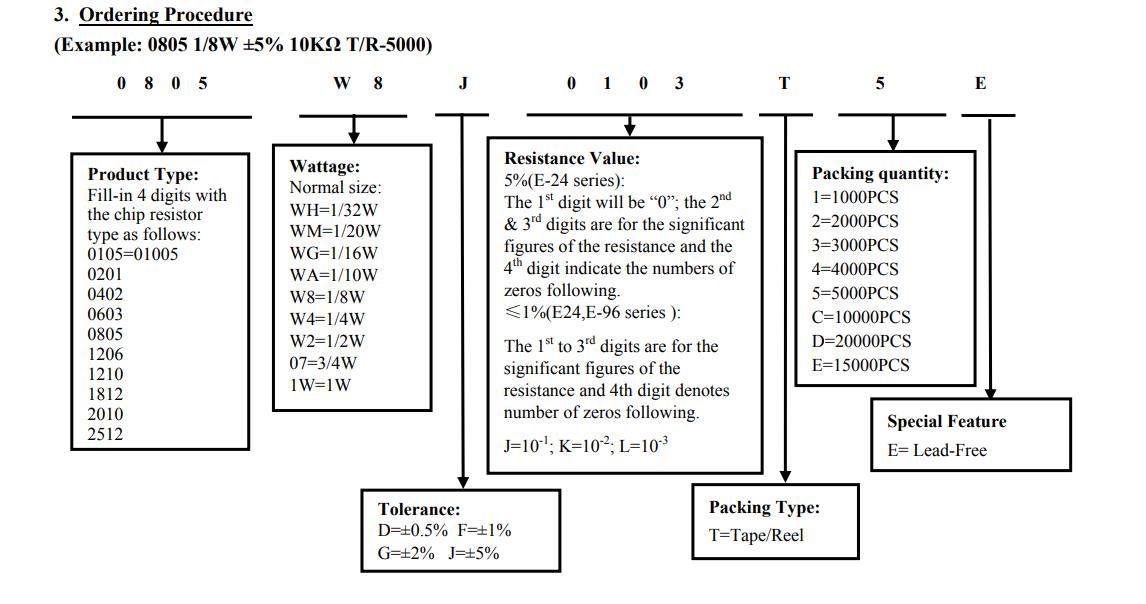

厚聲貼片電阻命名規則：
（例如：0805 1 / 8W±5％10KΩT / R-5000）
0 8 0 5 W 8 J 0 1 0 3 T 5 E
0 8 0 5 W 8 J 0 1 0 3 T 5 E
產品類別：用4位數字填寫貼片電阻
尺寸：0105 = 01005 0201 0402 0603 0805 1206 1210 1812 2010 2512
瓦數：WH = 1 / 32W WM = 1 / 20W WG = 1 / 16W WA = 1 / 10W W8 = 1 / 8W W4 = 1 / 4W W2 = 1/2W 07 = 3/4W 1W = 1W
公差：D =±0.5％ F =±1％ G =±2％ J =±5％
電阻值：5％（E-24系列）：第一位為“ 0”； 第二＆第三位數字代表有效位電阻和第4位數字表示零以下。≤1％（E24，E-96系列）：第1至第3位數字用于的重要數字電阻，第4位表示以下的零個數。J = 10-1； K = 10-2; L = 10-3
包裝類型：T =卷帶/卷盤
包裝數量：
1 = 1000PCS 2 = 2000PCS 3 = 3000PCS 4 = 4000PCS 5 = 5000PCS C = 10000PCS D = 20000PCS E = 15000PCS
專刊
E =無鉛
